Μεγάλος βιομηχανικός ανεμιστήρας HVLS υψηλού όγκου χαμηλής ταχύτητας για εργοστάσιο αποθήκης

Περιγραφή προϊόντων

Μεγάλοι βιομηχανικοί ανεμιστήρες οροφής

Η σειρά DW.Fans

∆

Με πλήρη δίπλωμα ευρεσιτεχνίας δικαιώματα διανοητικής ιδιοκτησίας

ΣΕΡΙΑ DW.FANS

∆

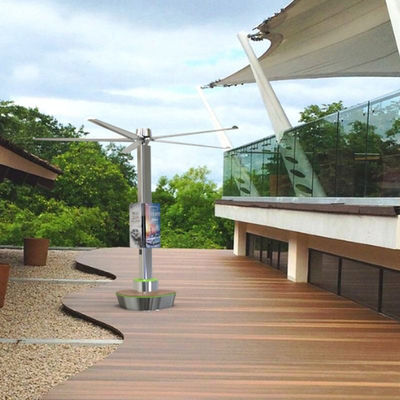

Η σειρά DW.FANS είναι κάθετος ανεμιστήρας HVLS εξοικονόμησης ενέργειας,που σπάει τους περιορισμούς εγκατάστασης των παραδοσιακών βιομηχανικών μεγάλων ανεμιστήρων και είναι κατάλληλο για περισσότερα εσωτερικά και εξωτερικά μέρη που απαιτούν εξαερισμό και ψύξη, όπως αεροδρόμια, σιδηρόδρομοι υψηλής ταχύτητας, πάρκα ψυχαγωγίας, μπαρ, εστιατόρια, πλατείες πολιτών, εμπορικά συγκροτήματα κλπ.
Η σειρά DW.FANS λύνει το βιομηχανικό πρόβλημα της εξωτερικής ψύξης.τα γενικά συστήματα εξαερισμού και κλιματισμού συχνά δεν μπορούν να λειτουργήσουν σωστά στο εξωτερικόΩστόσο, οι ανεμιστήρες εξοικονόμησης ενέργειας της σειράς DW.FANS είναι πιο κατάλληλοι για εξοπλισμό εξαερισμού και ψύξης σε αυτό το περιβάλλον, οι οποίοι μπορούν να δημιουργήσουν μια άνετη αίσθηση κοντά στον φυσικό άνεμο.

Μεγάλοι βιομηχανικοί ανεμιστήρες · Ρακ αποθήκευσης · Κατασκευασμένοι στην Κίνα

Ειδικά χαρακτηριστικά των ανεμιστήρων της σειράς DW.fans

∆

Σύστημα ισχύος: μόνιμος μαγνήτης pmsm συγχρονισμένος κινητήρας

Μηχανοκίνητο πλήρως σφραγισμένο χωρίς συντήρηση

1.Μικρό μέγεθος: το όγκο είναι 1/3 του παραδοσιακού κινητήρα

2.Χαμηλός θόρυβος: 40% χαμηλότερος από τον παραδοσιακό θόρυβο των κινητήρων

3.- Δεν ξέρω.Χαμηλή κατανάλωση ενέργειας: εξοικονόμηση ενέργειας άνω του 30% σε σύγκριση με τους παραδοσιακούς κινητήρες με γρανάζια

4.- Δεν ξέρω.Μικρή παραγωγή θερμότητας: η μέγιστη παραγωγή θερμότητας του κινητήρα είναι μικρότερη από 55 °C.

VFD: Μετατροπέας διανυσμάτων

1.Ξεκινήστε σταθερά: Αλγόριθμος κινητήρα φορέα και καταστολή ρεύματος για να επιτευχθεί
2. Χωρίς θόρυβο: έως 16 KHZ, χωρίς θόρυβο κατά την αύξηση της ταχύτητας, την επιβράδυνση και την πορεία
3. Επανακίνηση: Μπορεί να επαναφέρει ομαλά όταν οι λεπίδες δεν έχουν σταματήσει εντελώς
4Προστασία κατά αποτυχιών: 25 προστασίες κατά αποτυχιών (πάνω από ρεύμα, πάνω από τάση, κάτω από τάση απώλεια φάσης, υπερφόρτωση κ.λπ.)

Σφαιρίδιο: Ευθυγραμμισμένη μεταβλητή διατομή

1.0.059 ̇ πάχος 5052 αεροπορική πλάκα από κράμα αλουμινίου, μη σπασμένη

2.Σύμφωνα με την θεωρία του αεροδυναμικού ίσου μήκους χορδών, η λεπίδα στενώνεται και αραιώνει από τη ρίζα μέχρι την άκρη μέχρι την ουρά και στη συνέχεια διευρύνεται, πιο ομοιόμορφη
3.17 ιβς ανά λεπίδα, 5 λεπίδες συνολικά 84.9 ιβς, πιο ασφαλές.

Τεχνικό πλαίσιο τροχών:

1Είναι φτιαγμένο από 7075 αλουμίνιο αεροπορικής ποιότητας με επεξεργασία CNC με μηχανή επεξεργασίας + τεχνολογία επεξεργασίας ακριβείας CNC, το σχήμα διατηρεί το ίδιο ύψος, η μεταλλική ευθεία είναι πλήρης,και εξασφαλίζεται η καλύτερη μηχανική απόδοση του πλαισίου.
2Μετά την επεξεργασία CNC, η ανοχή ακρίβειας του πλαισίου ελέγχεται στα 100 mm για να εξασφαλιστεί η ακριβής δυναμική ισορροπία του πλαισίου.

Σύνδεση:

Τα βασικά μέρη συνδέονται δομικά ώστε να εξασφαλίζεται η συνολική ασφάλεια του ανεμιστήρα:

1- Μηχανής και ράβδος σύνδεσης: Το κάλυμμα του κινητήρα και η ράβδος σύνδεσης είναι εφοδιασμένα με δαχτυλίδι ανάρτησης, ακόμη και αν ο άξονας του κινητήρα είναι χαλαρός, ο δαχτυλισμός θα σπάσει προς τα πάνω και προς τα κάτω για να αποφευχθεί η πτώση.
2Το πλαίσιο και το βελονί: Το βελονί και το πλαίσιο συνδέονται με σύνδεση τενόν του τύπου αγκίστρου, οι βίδες δεν πιέζονται και η συνολική αντοχή είναι εγγυημένη.
3.Μαχαίρι και βελονάκι: Η φυγοκεντρική δύναμη,Η αντίσταση και η ανύψωση που παράγονται από την περιστροφή της λεπίδας μεταδίδονται στο πλαισίο της κοκκίδας μέσω της κοίλης-κονβέκης σύνδεσης της κοκκίδας και της κοκκίδας , ώστε να αποφεύγεται η σπάσιμος της λεπίδας λόγω της κόψης.

Μεγάλοι βιομηχανικοί ανεμιστήρες · Ρακ αποθήκευσης · Κατασκευασμένοι στην Κίνα

Επιπτώσεις χρήσης

∆

1.Εύκολη ψύξη

Να προσομοιώνεις 2-3 επίπεδα φυσικού ανέμου, εξατμίζει τον ιδρώτα γρήγορα, το σώμα νιώθει δροσερό κάτω από 39-45 F.

2.7836m3/min υπερμεγάλος όγκος αέρα

Μεγάλη διάμετρος 18 ποδιών, 1200 μέτρα αποτελεσματική περιοχή, εξαλείφοντας το βρεγμένο, υγρό, καπνό, σκόνη και μυρωδιά.

3Συνολική κυκλοφορία σε όλες τις κατευθύνσεις

Επιταχύνει την κυκλοφορία του αέρα, εξαλείφει αποτελεσματικά την στρωματοποίηση της θερμοκρασίας.

4- Λιγότερος θόρυβος.

Η ημιαυτόματη μηχανή φυσίγματος μπουκαλιών PET μηχανή κατασκευής μπουκαλιών μηχανή τυποποίησης μπουκαλιών PET είναι κατάλληλη για την παραγωγή πλαστικών δοχείων και μπουκαλιών PET σε όλα τα σχήματα.

5Περισσότερη εξοικονόμηση ενέργειας

Μέγιστο 0,8KWH, συμμόρφωση με τα εθνικά πρότυπα υψηλής απόδοσης και εξοικονόμησης ενέργειας.

6.Περισσότερη νοημοσύνη

Η τηλεχειρισμός APP, η παρακολούθηση λειτουργίας σε πραγματικό χρόνο, η προληπτική τεχνική υποστήριξη, η στρατηγική προληπτικής συντήρησης.

Μεγάλοι βιομηχανικοί ανεμιστήρες · Ρακ αποθήκευσης · Κατασκευασμένοι στην Κίνα

Βασική τεχνολογία

Σχεδιασμός λεπίδας:Διατομή μεταβλητής ρεύματος

1.Σχεδιασμός λεπίδας: ευέλικτη μεταβλητή διατομή

Μέσα από την ανάλυση αεροδυναμικής προσομοίωσης, εφαρμόζοντας τη θεωρία του ίσου μήκους χορδών, σε συνδυασμό με την αρχή της σχετικής γραμμικής ταχύτητας,αναπτύχθηκε και σχεδιάστηκε ένα ευέλικτο φτερό ανεμιστήρα μεταβλητής διατομής, η οποία σταδιακά συρρικνώθηκε και αραιώθηκε από τη ρίζα της λεπίδας μέχρι την άκρη, με πιο ισορροπημένη δύναμη, πιο ομοιόμορφη παροχή αέρα και χωρίς κοιλότητα στο κέντρο.

2.Επιλογή υλικού λεπίδας:Πλάκα βιομηχανικού κράματος αεροπορικής κλάσης

Υιοθετώντας 5052H32 υψηλής ποιότητας 1.5mm αεροπορικής ποιότητας κράμα αλουμινίου μητρική πλακέτα, ακριβής CNC σχηματισμό, υψηλότερη αντοχή και ευελιξία, εξασφαλίζοντας κανένα κάταγμα.Κάθε λεπίδα ζυγίζει μόνο 60,7 χιλιοστά (7,3 μέτρα σε διάμετρο, χωρίς τα μέρη του απόσβεσης), με μικρό αριθμό λεπίδων και ελαφρύ βάρος, μειώνοντας το φορτίο του κινητήρα, επεκτείνοντας τη διάρκεια ζωής και εξασφαλίζοντας την ασφάλεια και την εξοικονόμηση ενέργειας.

3.Σύνδεση λεπίδας - Διαδικασία πλεονεκτημένης ελαστικής

διαχωρίζονται 16 νίτσες από χάλυβα με πυρήνα υψηλής αντοχής, οι οποίες νίττονται προς τα πάνω και προς τα κάτω (ένας νίτσος μπορεί να αντέξει τάση 1500 kg),που σχηματίζουν ανεξάρτητες επιφάνειες στα άνω και κάτω στρώματα των λεπίδων για να αντέχουν στην ισχυρή φυγόκεντρη δύναμη όταν ο ανεμιστήρας λειτουργεί με πλήρη ταχύτητα.

Πατενταρισμένη δομή απόσβεσης: Αποτελεσματικά εξαρτήματα ανεμιστήρων

1.Καουτσούκ απορροφητής κρούσης

Με υψηλής ακρίβειας συντονισμό με τον θάλαμο αποθήκευσης της λεπίδας, απορροφά αποτελεσματικά την πίεση και τις δονήσεις της ροής αέρα από τη λεπίδα, μειώνει το φορτίο του κινητήρα και παρατείνει τη διάρκεια ζωής.

2.1 ° Μικρό προς τα πάνω

Υπάρχει ένα ακριβές όριο γωνίας στον θάλαμο αποθήκευσης και η λαβή της λεπίδας συνδέεται με τον θάλαμο αποθήκευσης για να σχηματιστεί μια κίνηση προς τα πάνω 1 μm,απομακρύνοντας αποτελεσματικά την αντίστροφη δύναμη που παράγεται κατά τη λειτουργία του ανεμιστήρα και σχηματίζοντας κωνική ροή αέρα, χωρίς κενά στο κέντρο και αυξάνοντας την κάλυψη.

Πατέντα Ενσωματωμένος Κέντρο:ο πυρήνας της ασφάλειας των ανεμιστήρων

Ενσωματωμένος κόμβος ευρεσιτεχνίας

Με την αλληλοσυνδέση των άνω και κατώτερων πλάκων πίεσης με τα κοίλα και κόνβια βήματα της λαβής της λεπίδας, η λαβή της λεπίδας ενσωματώνεται στον κόμβο/κινητήρα,και η συνολική δομή χρησιμοποιείται για να αντέξει την φυγόκεντρη δύναμη κατά τη λειτουργία του ανεμιστήρα, χωρίς καμία πίεση σε όλα τα στοιχεία σύνδεσης.

Πατέντα Εσωτερικό Κωνικό Άξονα Κεφαλαίου

Ένα πατενταρισμένο εσωτερικό κιτ κώνου είναι εγκατεστημένο στο κέντρο του κόμβου, σχηματίζοντας μια δομική αυτοκλείδωση με την έξοδο του εσωτερικού κινητήρα του ρότορα,που φυσικά επεκτείνεται και σφίγγεται υπό την επίδραση της βαρύτητας, διασφαλίζοντας την αξιόπιστη σύνδεση μεταξύ του συνολικού κόμβου και του κινητήρα.

Δομή ασφαλείας κατά της πτώσης

Αντιπερίπτωτο δαχτυλίδι και εσωτερικός κινητήρας του ρότορα: συνδέστε 5 λαβές λεπίδας με τον αντιπερίπτωτο δαχτυλίδι μέσω βρόχων,και σχηματίζουν ένα μανίκι που κρέμεται με το σασί του πλαισίου για να αποφεύγεται η πτώση λόγω αποκόλλησης του κόμβου τροχού ή του σπασμού του άξονα;

Αντιπερίπτωτο δαχτυλίδι και εξωτερικός κινητήρας ροτέρ

Ο δακτύλιος κατά της πτώσης σχηματίζει ένα κολάρο με την φλάντσα του κινητήρα, εξασφαλίζοντας αποτελεσματική αγκύρωση σε περίπτωση σπάσματος του άξονα του κινητήρα και διασφαλίζοντας την ασφαλή λειτουργία.

Μεγάλοι ανεμιστήρες βιομηχανικής οροφής · Ρακ αποθήκευσης αποθεμάτων · Κατασκευασμένοι στην Κίνα

Αρχές

∆

1. Ευφυής διαχείριση
1 Κεντρικός έλεγχος και διαχείριση όλων των ανεμιστήρων στο ίδιο εργοστάσιο/το ίδιο χώρο, ένα μόνο τερματικό ελέγχου μπορεί να διαχειριστεί και να ελέγξει έως και 48 ανεμιστήρες.
2 Η ταχύτητα μπορεί να ρυθμιστεί επίσημα, ο ανεμιστήρας μπορεί να ενεργοποιείται και να απενεργοποιείται σε τακτά χρονικά διαστήματα για την αποφυγή επαναλαμβανόμενων εργασιών από το προσωπικό και τη μείωση των ζημιών στον εξοπλισμό.
3 Ασύρματη επικοινωνία, αποφεύγοντας την περίπλοκη και μακρινή καλωδίωση, τηλεχειρισμός με APP κινητού τηλεφώνου.

2Επιχείρηση Supervision
1 7*24 ώρες s παρακολούθηση σε πραγματικό χρόνο των δεδομένων λειτουργίας.
2 Παρακολούθηση σε πραγματικό χρόνο, παρακολούθηση της κατάστασης λειτουργίας οποτεδήποτε και οπουδήποτε.
3 Προειδοποίηση σε πραγματικό χρόνο για ανωμαλίες, ακριβής διάγνωση των αιτιών βλάβης και δημιουργία κωδικών βλάβης, μετάδοση σε πραγματικό χρόνο

3- Απομακρυσμένη εξυπηρέτηση πωλήσεων
Λαμβάνετε συναγερμούς βλάβης εξοπλισμού σε πραγματικό χρόνο, δημιουργείτε γρήγορα σχέδια συντήρησης με βάση τα διαγνωστικά δεδομένα, βελτιώνετε τη συνεργασία
Εφαρμογή των προτύπων και των προτύπων που αναφέρονται στην παράγραφο 1 του παρόντος άρθρου.
