Τηλεσκοπική σχάρα προβόλου · Σχάρα αποθήκευσης βαρέως τύπου · Κατασκευάζεται στην Κίνα

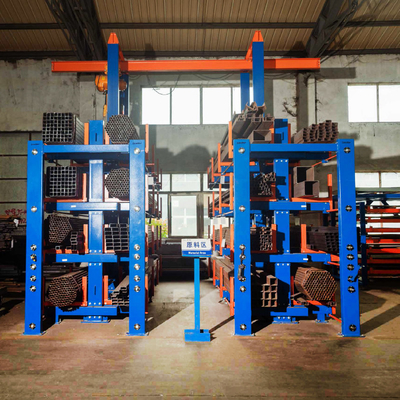

＞ Χρήση:Χρησιμοποιείται κυρίως για την αποθήκευση μακριών υλικών, όπως διάφορων τύπων προφίλ, σωλήνων, ράβδων κ.λπ.
＞ Σύνθεση:Η συνολική δομή αποτελείται από κομμάτια στήλης, σταθερούς βραχίονες, κινητούς βραχίονες, ράβδους σταθεροποίησης, ράβδους μετάδοσης και κιτ άκρων ελέγχου.
＞ Ταξινόμηση:Ο τηλεσκοπικός πρόβολος χωρίζεται σε χειροκίνητο τηλεσκοπικό πλαίσιο προβόλου και σε ηλεκτρικό τηλεσκοπικό πλαίσιο προβόλου ανάλογα με τη λειτουργία οδήγησης.
＞ Δομή:Η δομή του πλαισίου σχηματίζεται από πολλαπλά σετ τεμαχίων στήλης και ράβδους σταθεροποίησης. Ο σταθερός βραχίονας και ο κινητός βραχίονας συναρμολογούνται σε κάθε κομμάτι στήλης. Πολλαπλές κινητές ομάδες βραχιόνων σχηματίζουν μια δομή βραχίονα για την αποθήκευση υλικών.
＞ Μετάδοση:Το άκρο μετάδοσης κίνησης μεταδίδεται από την αλυσίδα του οδοντωτού τροχού στον κινητό βραχίονα μέσω της ράβδου κιβωτίου ταχυτήτων και στη συνέχεια μετατρέπεται σε κιβώτιο ταχυτήτων για να επιτρέψει στον κινητό βραχίονα να εκτείνεται έξω από τη θέση φορτίου. Η κατακόρυφη λειτουργία αποθήκευσης και ανάκτησης μπορεί να επιτευχθεί με τη χρήση εργαλείων όπως γερανός.

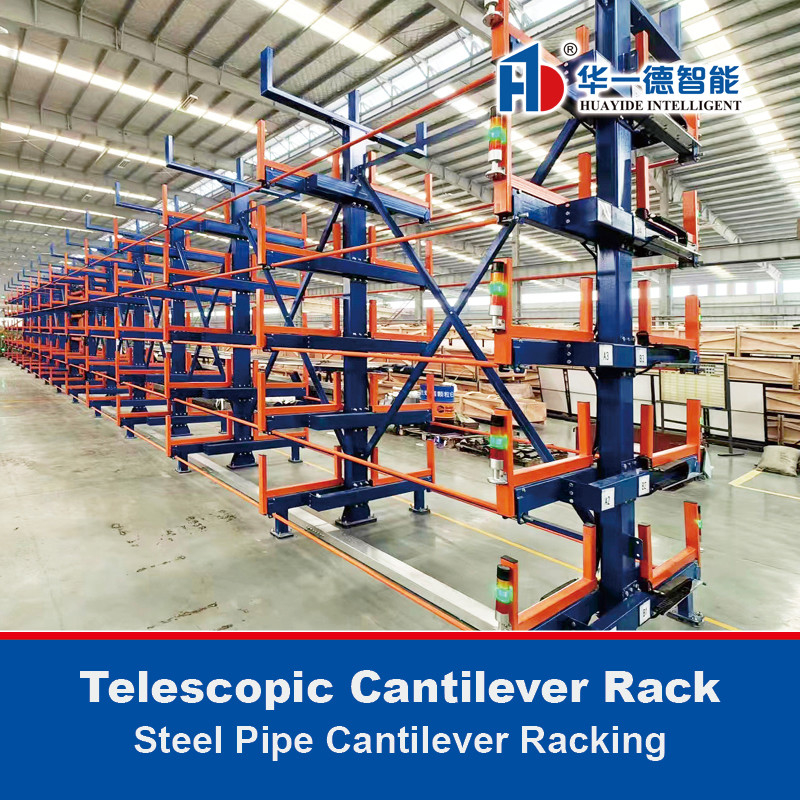

＞ Εφαρμογή βιομηχανίας:Το τηλεσκοπικό πλαίσιο πρόβολου χρησιμοποιείται κυρίως στη βιομηχανία κατασκευής μηχανημάτων και στη βιομηχανία κατασκευής σωλήνων και προφίλ και μπορεί να χρησιμοποιηθεί για την αποθήκευση όλων των μακριών υλικών όπως προφίλ, σωλήνες και ράβδους.

Τηλεσκοπική σχάρα προβόλου · Σχάρα αποθήκευσης βαρέως τύπου · Κατασκευάζεται στην Κίνα

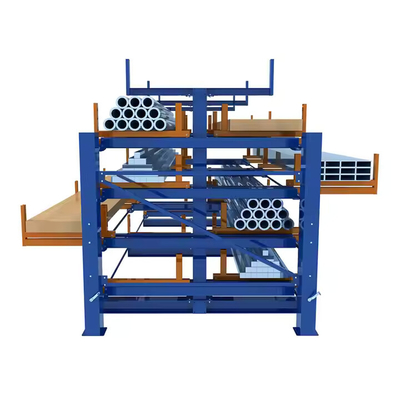

Σύνθεση προϊόντος

—

① άνω δοκός ② ράβδος σύνδεσης ③ στύλος④ τηλεσκοπικός βραχίονας

⑤ διαγώνια ράβδος ⑥ κιβώτιο μετάδοσης ⑦ βάση

Τηλεσκοπική σχάρα προβόλου · Σχάρα αποθήκευσης βαρέως τύπου · Κατασκευάζεται στην Κίνα

Παρέχετε μια πιο ολοκληρωμένη λύση αποθήκευσης

—

Τρισδιάστατη αποθήκευση:
1) Όπως υποδηλώνει το όνομα, η τρισδιάστατη αποθήκευση είναι η μετατροπή της επίπεδης αποθήκευσης στο έδαφος σε τρισδιάστατη αποθήκευση με στοίβαξη πολλαπλών στρωμάτων μέσω της χρήσης μεγάλου χώρου.
2) Η τρισδιάστατη αποθήκευση μπορεί να μεγιστοποιήσει τη χρήση του ύψους του χώρου, να βελτιώσει σημαντικά την απόδοση αποθήκευσης, να μειώσει την περιοχή αποθήκευσης και να μειώσει σημαντικά το κόστος αποθήκευσης.
3) Η τηλεσκοπική σχάρα προβόλου επιλύει την παλιά λύση στοίβαξης μέσω μιας δομής πολλαπλών στρωμάτων, επιλύοντας έτσι τα προβλήματα απόδοσης αποθήκευσης και κόστους αποθήκευσης.

Οπτική διαχείριση:

1) Η οπτική διαχείριση αναφέρεται στη χρήση διαφόρων πληροφοριών οπτικής αντίληψης με διαισθητικές εικόνες και κατάλληλα χρώματα για την οργάνωση επιτόπιων δραστηριοτήτων για τη βελτίωση της παραγωγικότητας της εργασίας. Είναι επίσης μια επιστημονική μέθοδος διαχείρισης με χρήση όρασης.
2) Προς το παρόν, οι περισσότερες εταιρείες δεν είναι σε θέση να επιτύχουν σαφή ταξινόμηση και ανεξάρτητη διαχείριση στη διαχείριση αποθήκευσης υλικού λόγω των συνθηκών αποθήκευσης και των χαρακτηριστικών του υλικού. Η σοβαρή συσσώρευση υλικών, η στοίβαξη και η συμπίεση πολλών στρωμάτων και οι ετικέτες που καλύπτονται και φοριούνται καθιστούν την αναγνώριση δύσκολη και δύσκολη την γρήγορη και αποτελεσματική ανάκτηση. Ως αποτέλεσμα, η απόδοση ανάκτησης είναι χαμηλή, ο χρόνος είναι πολύ μεγάλος και υπάρχουν πολλά άτομα που εμπλέκονται στη λειτουργία διαχείρισης υλικού. Αυτό έχει ως αποτέλεσμα δείκτες χαμηλής απόδοσης, χρόνου και κόστους.
3)Το τηλεσκοπικό ράφι με πρόβολο αποθηκεύει υλικά ανεξάρτητα μέσω πολλαπλών διαμερισμάτων. Όλα τα διαμερίσματα μπορούν να αποθηκευτούν και να ανακτηθούν ανεξάρτητα και κάθε διαμέρισμα έχει τη δική του ετικέτα. Αυτό βελτιώνει σημαντικά την αποτελεσματικότητα ανάκτησης, μειώνει τον χρόνο αποθήκευσης και ανάκτησης υλικού και μειώνει τη συνεισφορά του προσωπικού. Είναι πραγματικά γρήγορο, ακριβές και οικονομικό.

Ανεξάρτητη αποθήκευση και πρόσβαση ανά επίπεδα:

1)Ανεξάρτητη αποθήκευση και πρόσβαση μέσω στρώσεων σημαίνει ότι τα υλικά διαφορετικών προδιαγραφών και μοντέλων ταξινομούνται και αποθηκεύονται ανεξάρτητα, ώστε να μπορούν να ληφθούν εύκολα. Στην πραγματική χρήση στην αποθήκη μας, υλικά διαφορετικών προδιαγραφών αποθηκεύονται με ακατάστατο τρόπο, γεγονός που καθιστά δύσκολη τη συλλογή. Χρησιμοποιώντας την παραδοσιακή αποθήκευση ντουλαπιών, είναι δύσκολο να έχετε πρόσβαση σε υλικά παρακάτω.
2) Η τηλεσκοπική σχάρα προβόλου έχει πολλαπλά στρώματα ανεξάρτητων δικτυωμάτων φορτίου, τα οποία μπορούν να ταξινομήσουν και να αποθηκεύσουν υλικά διαφορετικών προδιαγραφών σε ανεξάρτητες μονάδες. Μπορεί να πραγματοποιήσει την αυθαίρετη αποθήκευση και πρόσβαση των πιάτων, να βελτιώσει την αποτελεσματικότητα της κυκλοφορίας της αποθήκης και να διευκολύνει τη συλλογή.

Απαιτήσεις καναλιού χαμηλής πρόσβασης:

1) Κατά τον σχεδιασμό της αποθήκης, πρέπει να δεσμευτεί ένα συγκεκριμένο κανάλι ανάμεσα στα ράφια για την αποθήκευση και την ανάκτηση των εμπορευμάτων.
2) Η τηλεσκοπική σχάρα προβόλου μπορεί να πραγματοποιήσει κατακόρυφες λειτουργίες αποθήκευσης και ανάκτησης και μόνο το τηλεσκοπικό κανάλι και ο χώρος στάσης για το προσωπικό διατηρούνται, εξαλείφοντας το κανάλι πρόσβασης του περονοφόρου άνω των 6 μέτρων, εξοικονομώντας αποτελεσματικά την περιοχή αποθήκευσης.

Ολοκληρωμένη προστασία υλικού:

1)Οι σωλήνες που συσσωρεύονται στο έδαφος είναι επιρρεπείς σε απώλεια, σκουριά και παραμόρφωση. Το τηλεσκοπικό πλαίσιο προβόλου έχει πολλαπλά σετ κινητών δομών βραχιόνων με πλευρικούς προφυλακτήρες και στις δύο πλευρές και αποθηκεύεται σε στρώματα ανεξάρτητα, γεγονός που προστατεύει πλήρως τα υλικά και μειώνει αποτελεσματικά την εξώθηση των ίδιων των υλικών.
2) Εξαλείφει την απώλεια που προκαλείται από ακατάλληλες μεθόδους αποθήκευσης και πρόσβασης των προφίλ.

Υψηλότερη λειτουργική ασφάλεια:
1) Τα προφίλ αποθηκεύονται και στοιβάζονται στο έδαφος, το οποίο είναι εύκολο να γλιστρήσει. Το τηλεσκοπικό πλαίσιο προβόλου χρησιμοποιεί μια δομή βραχίονα πολλαπλών βραχιόνων για την αποθήκευση προφίλ.
2)Με τη βοήθεια γερανού, ανυψωτικού προφίλ και καροτσιού μεταφοράς, μειώνεται αποτελεσματικά ο κίνδυνος ανατροπής, ολίσθησης και χαλαρών συσκευασιών που προκαλούνται από την αποθήκευση και την ανάκτηση του περονοφόρου.

Τηλεσκοπικός βραχίονας:
1) Υιοθετεί μια τηλεσκοπική δομή προβόλου, η οποία επεκτείνει τον κινητό βραχίονα κατά την αποθήκευση και την απόσυρση.
2) Είναι πιο ευέλικτο και πιο βολικό στην αποθήκευση και ανάκτηση από τα παραδοσιακά ράφια προβόλου. Πολλά σετ τηλεσκοπικών ραφιών προβόλου μπορούν να μοιράζονται ένα κανάλι κατά τον σχεδιασμό λύσεων αποθήκευσης, εξοικονομώντας χώρο στο δάπεδο.

Τηλεσκοπική σχάρα προβόλου · Σχάρα αποθήκευσης βαρέως τύπου · Κατασκευάζεται στην Κίνα

Πλεονεκτήματα προϊόντος

—

Ομαλή χρήση:
1) Το χειροκίνητο τηλεσκοπικό πλαίσιο προβόλου υιοθετεί τη μετάδοση με γρανάζια και τη μετάδοση με γρανάζι. Ο λόγος ταχύτητας μετάδοσης έχει σχεδιαστεί και κατανεμηθεί λογικά. Με τον αντίστοιχο περιστρεφόμενο στρόφαλο, η διατμητική τάση με το χέρι (διάτμηση εντός 120 N) μειώνεται σημαντικά και η κίνηση με το χέρι είναι εύκολη και βολική.
2) Το ηλεκτρικό τηλεσκοπικό πλαίσιο πρόβολου υιοθετεί έναν κινητήρα μείωσης μεταβλητής συχνότητας με μετατροπέα συχνότητας και είναι εξοπλισμένο με μονάδα ελέγχου οθόνης αφής για την επίτευξη ημιαυτόματης/πλήρως αυτόματης αποθήκευσης και ανάκτησης. Κάντε την αποθήκευση και την ανάκτηση προφίλ απλή, βολική, αποτελεσματική και αυτοματοποιημένη.
3) Η σταθερή πλάκα σύνδεσης βραχίονα και η στήλη κόβονται με λέιζερ για τον έλεγχο της ακρίβειας επεξεργασίας. Η ακρίβεια της οπής σύνδεσης ελέγχεται εντός 0,15 mm και το διάκενο συναρμολόγησης είναι μικρότερο, επομένως η μερική παραμόρφωση φορτίου είναι μικρότερη κατά τη χρήση.

Ασφαλές και σταθερό:
Το κινητό στήριγμα βραχίονα υιοθετεί διπλά ρουλεμάν, τα οποία έχουν μεγαλύτερη περιοχή δύναμης και μειώνουν αποτελεσματικά την παραμόρφωση υπό φορτίο. Η αντίσταση είναι χαμηλότερη κατά τη λειτουργία.
Η σταθερή ακραία πλάκα βραχίονα υιοθετεί τη συγκόλληση ρομπότ, η οποία έχει μεγαλύτερη αντοχή από τη βιδωτή σύνδεση και δεν θα επηρεάσει τη χρήση λόγω μετατόπισης που προκαλείται από τη δύναμη του κοχλία. Η όλη διαδικασία είναι συγκόλληση ρομπότ και ο έλεγχος της διαδικασίας συγκόλλησης είναι πιο ακριβής και αξιόπιστος.
Κάθε πόδι είναι εξοπλισμένο με ένα ειδικό μαξιλαράκι διαφορετικού πάχους για να εξασφαλίσει την ομοιομορφία του τελικού προϊόντος ολόκληρου του σετ προϊόντων όταν το έδαφος είναι ανώμαλο.

Χαμηλό κόστος συντήρησης:
Η πλήρως συναρμολογημένη δομή σχεδίασης επιτρέπει την ευέλικτη αποσυναρμολόγηση, συναρμολόγηση και μεταφορά και χαμηλότερο κόστος για πρώτη χρήση και επαναχρησιμοποίηση.
Τα εξαρτήματα μπορούν να αντικατασταθούν ανεξάρτητα όταν καταστραφούν κατά λάθος, γεγονός που μειώνει το κόστος συντήρησης.

Διαρκής:
1)Η συνολική δομή του τηλεσκοπικού πλαισίου προβόλου είναι επιστημονικά σχεδιασμένη και χρησιμοποιεί ανάλυση πεπερασμένων στοιχείων. Ο σταθερός βραχίονας υιοθετεί μια δομή σύμπλεξης, η οποία αυξάνει σημαντικά την αντοχή του σταθερού βραχίονα, έχει ισχυρότερη φέρουσα ικανότητα και είναι πιο αποτελεσματική στην παραμόρφωση του φορτίου. Το κινητό στήριγμα βραχίονα υιοθετεί διπλά φέροντα ρουλεμάν, τα οποία έχουν μεγαλύτερη περιοχή δύναμης και μειώνουν αποτελεσματικά την παραμόρφωση του φορτίου. Η αντίσταση είναι χαμηλότερη κατά τη λειτουργία και η διάρκεια ζωής είναι μεγαλύτερη. Η πλήρως συναρμολογημένη δομή σχεδίασης μπορεί να αποσυναρμολογηθεί, να συναρμολογηθεί και να μεταφερθεί ευέλικτα και το κόστος πρώτης χρήσης και επαναλαμβανόμενης χρήσης είναι χαμηλότερο. Όταν τα εξαρτήματα καταστραφούν κατά λάθος, μπορούν να αντικατασταθούν ανεξάρτητα και το κόστος συντήρησης είναι χαμηλότερο.
2) Όλα τα εξαρτήματα ακριβείας του τηλεσκοπικού πλαισίου προβόλου είναι κομμένα με λέιζερ και συγκολλούνται με ρομπότ για να πληρούν τις απαιτήσεις παραγωγής υψηλής απόδοσης, υψηλής ακρίβειας και υψηλών προτύπων.
3) Το άκρο ελέγχου υιοθετεί ένα σχέδιο κλειστής δομής για να αποφευχθεί η συσσώρευση σκόνης και η απόφραξη των εξαρτημάτων μετάδοσης κατά την καθημερινή χρήση.

4) Το άκρο ελέγχου χρησιμοποιεί ένα ενσωματωμένο κάθισμα φλάντζας από κράμα αλουμινίου, το οποίο είναι πιο εκλεπτυσμένο στην εμφάνιση, χωρίς σκουριά, χωρίς συντήρηση και πιο ακριβές από τα συμβατικά καθίσματα ρουλεμάν χύτευσης.
5) Η σκόνη εποξειδικής ρητίνης πορτοκαλιού κόκκου χρησιμοποιείται για ηλεκτροστατικό ψεκασμό και ισοπέδωση και σκλήρυνση σε υψηλή θερμοκρασία. Έχει καλύτερη απόδοση προστασίας από τη συμβατική βαφή με σπρέι και τον πλαστικό ψεκασμό και η επιφάνεια είναι πιο όμορφη μετά τη σκόνη πορτοκαλιού-κόκκου.
Το τμήμα της τροχιάς που φοριέται εύκολα υποβάλλεται σε επεξεργασία με διαδικασία γαλβανισμού. Η επιφάνεια δεν είναι εύκολο να καταστραφεί μετά από μακροχρόνια χρήση και είναι πιο ανθεκτική. Η γαλβανισμένη διαδρομή έχει πιο industrial αισθητική.

Τηλεσκοπική σχάρα προβόλου · Σχάρα αποθήκευσης βαρέως τύπου · Κατασκευάζεται στην Κίνα

Υποστηρικτικά προϊόντα

—

Χρησιμοποιείται σε περίπτωση που δεν υπάρχει γερανός στην περιοχή αποθήκευσης προφίλ, το σύστημα γερανού υποστήριξης χρησιμοποιείται για την επίλυση προβλημάτων αποθήκευσης και ανάκτησης προφίλ στον χώρο αποθήκευσης προφίλ χωρίς κάλυψη γερανού. Παράλληλα, συνεργάζεται με το όχημα μεταφοράς προφίλ για την ολοκλήρωση των εργασιών αποθήκευσης και ανάκτησης υλικού.

Όχημα μεταφοράς προφίλ:
1) Χρησιμοποιείται για μεταφορά προφίλ σε μεγάλες αποστάσεις, επιλύοντας το πρόβλημα της μεταφοράς σε μεγάλες αποστάσεις που απαιτεί τη χρήση οχήματος και την ασφάλεια της ανύψωσης του οχήματος.
2)Ταυτόχρονα, το όχημα μεταφοράς προφίλ μπορεί να χρησιμοποιηθεί ως συσκευή αποθήκευσης στην πλευρά της γραμμής για να διευκολύνει την αποθήκευση των προφίλ κατά τη διάρκεια εργασιών όπως η εκφόρτωση.
3)Τα υλικά στο ράφι μεταφοράς είναι σε ανυψωμένη κατάσταση, γεγονός που μπορεί να μειώσει την ένταση εργασίας του προσωπικού που παίρνει υλικά από το έδαφος.

Ανυψωτικό προφίλ:
1)Χρησιμοποιείται για την ανύψωση μακριών προφίλ για την επίλυση των προβλημάτων της ολίσθησης της σφεντόνας και της ανισορροπίας ενός σημείου ανύψωσης.
2) Όταν χρησιμοποιείτε κρεμάστρες προφίλ για ανύψωση, το κέντρο βάρους ανύψωσης μπορεί να κεντραριστεί για να επιτευχθούν εργασίες γρήγορης ανύψωσης.
3)Ταυτόχρονα, κάνει τη λειτουργία ανύψωσης ασφαλέστερη.

Τηλεσκοπική σχάρα προβόλου · Σχάρα αποθήκευσης βαρέως τύπου · Κατασκευάζεται στην Κίνα

ΠΕΡΙΠΤΩΣΗ

—

Τηλεσκοπική σχάρα προβόλου με ηλεκτρική κίνηση · Σχάρα αποθήκευσης αποθήκης · Κατασκευάζεται στην Κίνα

Τηλεσκοπική σχάρα προβόλου · Σχάρα αποθήκευσης βαρέως τύπου · Κατασκευάζεται στην Κίνα

Εξοπλισμός Παραγωγής

—

Τηλεσκοπική σχάρα προβόλου · Σχάρα αποθήκευσης βαρέως τύπου · Κατασκευάζεται στην Κίνα

Εξασφαλίστε την ποιότητα των προϊόντων ραφιών Huayide

—
