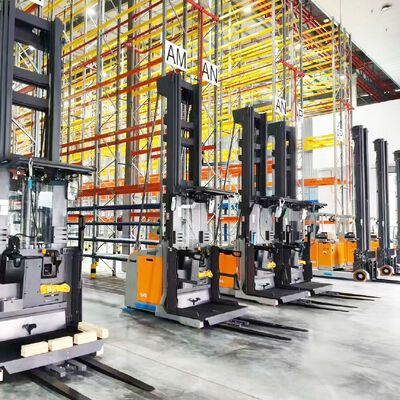

Βραχίο VNA Πολύ στενό διάδρομο βαρύ φορτίο Βραχίο VNA Φαλέτα Φαλέτα Φαλέτα





Ράφι VNA

—

Ράφι Πολύ Στενού Διαδρόμου

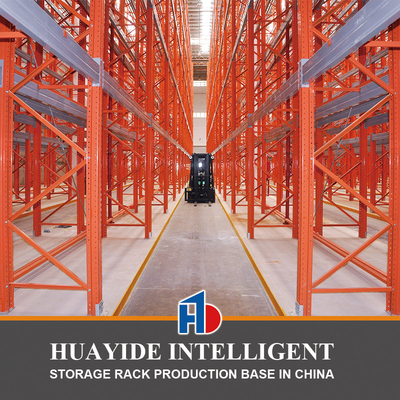

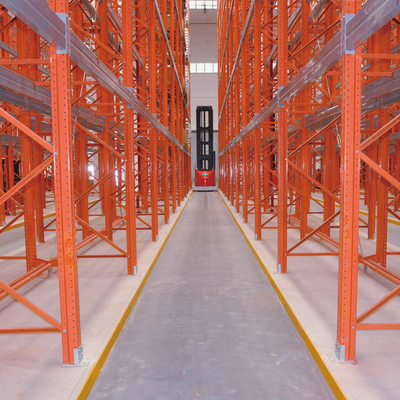

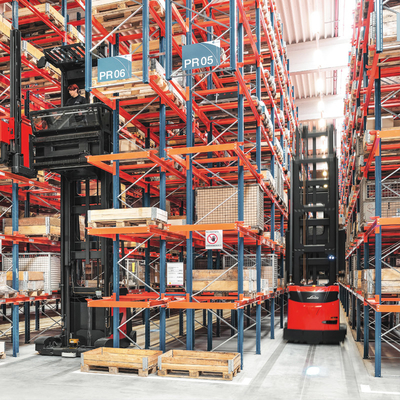

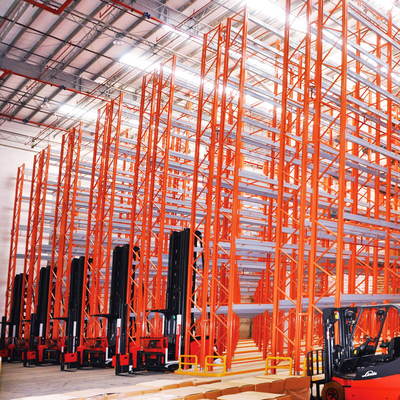

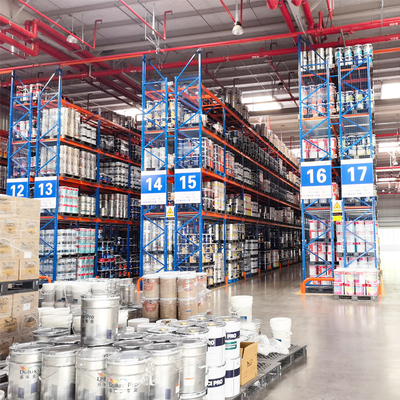

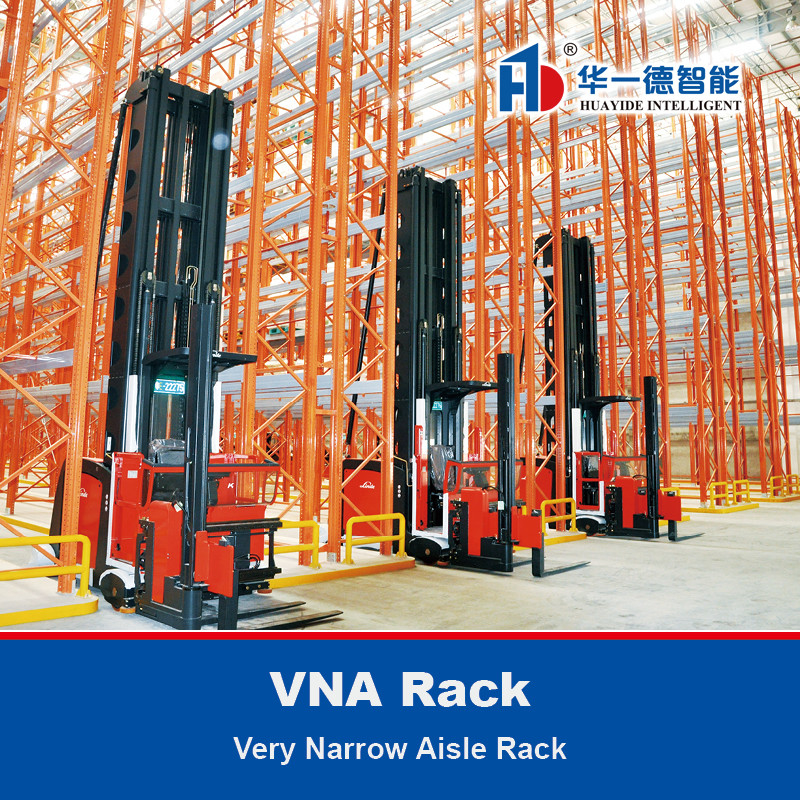

Τα παλετοράφια VNA είναι μια επέκταση των ραφιών με εγκάρσιες δοκούς. Επειδή ο διάδρομος διακίνησης περονοφόρου ανυψωτικού για το σύστημα ραφιών είναι στενότερος, ονομάζονται παλετοράφια VNA. Ο κύριος σκελετός του συστήματος ραφιών είναι τα ράφια με εγκάρσιες δοκούς, η διαφορά είναι ότι η ράμπα καθοδήγησης του "τρισδιάστατου περονοφόρου ανυψωτικού" είναι εγκατεστημένη στο κάτω επίπεδο του ραφιού. Η ράμπα είναι κατασκευασμένη από γωνιακό χάλυβα άνισων ακμών με εθνικό πρότυπο. Το περονοφόρο ανυψωτικό υλικών περιορίζεται σε ειδικό "τρισδιάστατο περονοφόρο ανυψωτικό". Το τρισδιάστατο περονοφόρο ανυψωτικό κινείται κατά μήκος της καθορισμένης ράμπας, το πλάτος του διαδρόμου του περονοφόρου είναι ελαφρώς μεγαλύτερο από το πλάτος του φορτίου παλέτας, επιτυγχάνεται η απαίτηση αποθήκευσης υψηλής πυκνότητας και ενσωματώνονται όλα τα πλεονεκτήματα του συστήματος ραφιών με εγκάρσιες δοκούς. Όλα τα υλικά που αποθηκεύονται στο σύστημα ραφιών είναι 100% προαιρετικά, το περονοφόρο ανυψωτικό μπορεί να έχει πρόσβαση σε οποιαδήποτε παλέτα ανά πάσα στιγμή. Γρήγορη αποδοτικότητα πρόσβασης, πολύ υψηλή πυκνότητα αποθήκευσης, για το κέντρο αποθήκευσης και logistics κατάλληλο για σύστημα παλετοράφιων VNA, προσφέρει σημαντική παραγωγική αποδοτικότητα και οικονομική αποδοτικότητα.







Βαρύ Ράφι Πολύ Στενού Διαδρόμου  · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Δομικές Αρχές

—







1. Προστατευτικό Σύγκρουσης / 2. Στήλη / 3. Δέσιμο / 4. Παξιμάδι & Βίδα / 5. Αποστάτης Σειράς / 6. Προστατευτικό Όρθιας Στήλης

7. Άγκυρα Σφήνας / 8. Πλέγμα Δαπέδου / 9. Μεταλλικό Δάπεδο / 10. Υποστήριξη Παλέτας / 11. Δοκός Φόρτωσης / 12. Παλέτα







Βαρύ Ράφι Πολύ Στενού Διαδρόμου · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Όρθιες Στήλες

—



t=1.8/2.0/2.3/2.5/3.0mm





Βαρύ Ράφι Πολύ Στενού Διαδρόμου · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Δοκοί

—









Δοκός κουτιού 50 όψεων





Βαρύ Ράφι Πολύ Στενού Διαδρόμου · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Προστατευτική Ράβδος

—









Τεχνικά Δεδομένα για Σύστημα Παλετοράφιων

—



Στυλ	Ράφι αποθήκης παλετών
Επιλογή	Μονή Σειρά, Σειρές πλάτη με πλάτη και πολλαπλές Σειρές
Διαστάσεις παλετοράφιων	Τυπική Παλέτα: 1200*800(F)/1200*1000(F)/1100*1100(F)/1066(F)*1220 Βάθος: 1000MM/900MM/1020MM Πλάτος: 2700MM/2300MM/2500MM/2432MM Ύψος: το διάστημα προσαρμόζεται σε αυξήσεις των 75mm
Προσαρμοσμένη Παλέτα	άλλο ειδικό μέγεθος (μπορείτε να επικοινωνήσετε μαζί μας απευθείας)
Εύρος Δοκού	Ύψος: 80~160mm; Πλάτος: 45mm/50mm; Πάχος: 1.5~2.5mm
Εύρος Όρθιας Στήλης	80*60; 90*60; 90*70; 90*75; 100*67; 100*70; 100*75; 120*75; 120*87mm, Πάχος: 1.5~3.0mm
Χρώμα	Τυπικό: Προσαρμοσμένο: MOQ (ανά εμπορευματοκιβώτιο 20FT) (kakuequipment.en.made-in-china.com)
Χωρητικότητα Βάρους	5000KG ανά επίπεδο μέγιστο; 1500KG ανά παλέτα μέγιστο
Συσκευασία	Πλήρες εμπορευματοκιβώτιο: Γυμνή Συσκευασία; χειροκίνητη διακίνηση Λιγότερο από εμπορευματοκιβώτιο: μεταλλικές παλέτες + μεταλλικοί ιμάντες + κυματοειδές χαρτί
Χρόνος παράδοσης	15-20 ημέρες για ένα εμπορευματοκιβώτιο



— Ράφι VNA ＞www.heavyracking.com＜ Κατασκευασμένο στην Κίνα —

---





Ευέλικτο Σύστημα Αντι-Σύγκρουσης Ασφαλείας Ραφιών Αποθήκης

—





— Ράφι VNA ＞www.heavyracking.com＜ Κατασκευασμένο στην Κίνα —

---







Λύσεις Αποθήκευσης Παλετών

—



Ράφι Πολύ Στενού Διαδρόμου













Βαρύ Ράφι Πολύ Στενού Διαδρόμου · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Μηχανική ΠερίπτωσηⅠ







Βαρύ Ράφι Πολύ Στενού Διαδρόμου · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Μηχανική Περίπτωση Ⅱ











Βαρύ Ράφι Πολύ Στενού Διαδρόμου · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Μηχανική Περίπτωση Ⅲ







Βαρύ Ράφι Πολύ Στενού Διαδρόμου · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Μηχανική Περίπτωση Ⅳ







Βαρύ Ράφι Πολύ Στενού Διαδρόμου · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Μηχανική Περίπτωση Ⅴ





Βαρύ Ράφι Πολύ Στενού Διαδρόμου · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Μηχανική Περίπτωση Ⅵ















— Ράφι VNA ＞www.heavyracking.com＜ Κατασκευασμένο στην Κίνα —

---



Προαιρετικά Αξεσουάρ

—











Βαρύ Παλετοράφι · Ράφι Αποθήκης · Κατασκευασμένο στην Κίνα

---





Διασφάλιση της ποιότητας των προϊόντων ραφιών Huayide

—









1	Η πρώτη ύλη του ραφιού είναι προσαρμοσμένη από τον μεγάλο χαλυβουργικό όμιλο της Κίνας υψηλής ποιότητας ανθρακούχο χάλυβα, ανθεκτικό και ισχυρό, για να διασφαλίσει την ποιότητα του προϊόντος από την πηγή.
2	Η συγκόλληση του ραφιού υιοθετεί συγκόλληση προστασίας με διοξυγόνο, η άρθρωση συγκόλλησης έχει καλή αντοχή σε ρωγμές, μικρή παραμόρφωση συγκόλλησης, όμορφο σχηματισμό και δεν χρειάζεται καθαρισμό σκουριάς.
3	Κάθε στήλη και δοκός του ραφιού σχεδιάζονται από επαγγελματίες με επαγγελματική τεχνολογία και κόβονται από επαγγελματικό εξοπλισμό, ώστε να διασφαλίζεται η ακριβής διάσταση του ραφιού.
4	Επαγγελματικός ψεκασμός πριν από την επεξεργασία, αφαίρεση λαδιού, αφαίρεση σκουριάς, φωσφάτωση, πούδρα, και στη συνέχεια σε φούρνο υψηλής θερμοκρασίας ψήσιμο μορφοποίησης, ανθεκτικό στη φθορά, ανθεκτικό στη σκουριά.



Το εργοστάσιό μας διαθέτει αίθουσα εκθέσεων προϊόντων και επίδειξη κάθετης αποθήκης επί τόπου.

Καλωσορίζουμε όλους να επισκεφθούν και να δώσουν καθοδήγηση.
